一、设备功能
该设备主要用于对功率器件相关的静态参数，IGBT可测试（VGE(th)栅极阈值电压，
VCES集射极截止电压，ICES集射极截止电流，VCE(sat)饱和导通压降，Iges栅极漏
电流，VF二极管导通电压），MOS管科测试（Vf、Vdsat、IGSS、Vgth、BVdss、Rds(on)，
gfs）， 通过对各种参数的测试来判定其质量及性能的好坏，进而提高功率器件的应用
水平。
二、主要技术参数
1.最大测试电压：2000V；
2.最大测试电流：100A（可扩展到200A、500A、1000A）；
3.最大栅极电压：40V；
三、测试种类、测试参数
1.IGBT： ICES; IGESF; IGESR; BVCES; VGETH; VCESAT; ICON; VGEON; VF; GFS
2. MOSFET： IDSS; IDSV; IGSSF; IGSSR;VGSF;VGSR; BVDSS; VGSTH;VDSON、VF(VSD) IDON; VGSON; RDSON;GFS
3. J-FET/J: IGSS; IDOFF; IDGO; BVDGO; BVGSS;VDSON, VGSON; IDSS; GFS;VGSOFF
4.三极管(NPN/PNP) : VBE(VBEON);RE; VF ICBO; ICEO; ICER; ICES; ICEV; IEBO; BVCEO ; BVCBO; BVEBO; HFE; VCESAT; VBESAT;
5.DIODE/二极管: IR;BVR;VF
6. ZENER/稳压、齐纳二极管: IR; BVZ;VF; ZZ
7. DIAC/双向触发二极管: VF+.VF-.VBO+.VBO-,IBO+,IBO-.IR+JR-
8.OPTO-COUPLER/光电耦合: ICOFF、ICBO; IR; BVCEO;BVECO; BVCBO; BVEBO; CTR; HFE; VCESAT; VSAT;VF(Opto-Diode)
9.RELAY/继电器: RCOIL; VOPER; VREL; RCONT; OPTIME; RELTIME
10 .TRIAC/双向可控硅: VD+;VD-;VT+;VT-;IGT;VGT;IL+;IL-;/IH+;IH-
11.SCR/可控硅: IDRM; IRRM; IGKO; VDRM; VRRM; BVGKO; VTM; IGT; VGT;IL; IH
12 .STS/硅触发可控硅: IH+;IH-;VSW+;VSW-;VPK+;VPK-;VGSW+;VGSW-
13 .DARLINTON/达林顿阵列: ICBO; ICEO; ICER; ICES; ICEX; IEBO; BVCEO; BVCER; BVCEE; BVCES; BVCBO; BVEBO;hFE;VCESAT;VBESAT;VBEON
14.REGULATOR/三端稳压器: Vout; lin;
15.OPTO-SWITCH/光电开关: ICOFF;VD;IGT;VON;ION;IOFF;VRCR
16.OPTO-LOGIC/光电逻辑: IR; VF; VOH; VOL; IFON; IFOFF
17.MOV/金属氧化物压变电阻: ID+ID-;VN+;VN-; VC+;VCLMP-;VVLMP+;
18 .SSOVP /固态过压保护器: ID+ ID-;VCLAMP+, VCLAMP-;VT+、VT-; lH+、IH-;;IBO+IBO-;VBO+ VBO-; VZ+ VZ-
19.VARISTOR/压变电阻: ID+; ID-; VC+;VC-
20.IPM/智能功率模块: VCES;IcP; fPWM; Tdead; tdead;
二、设备特点
1. 该设备可对地功率器件进行静态参数测试，整个测试系统采用自动控制，满足不同规格器件的测试要求；

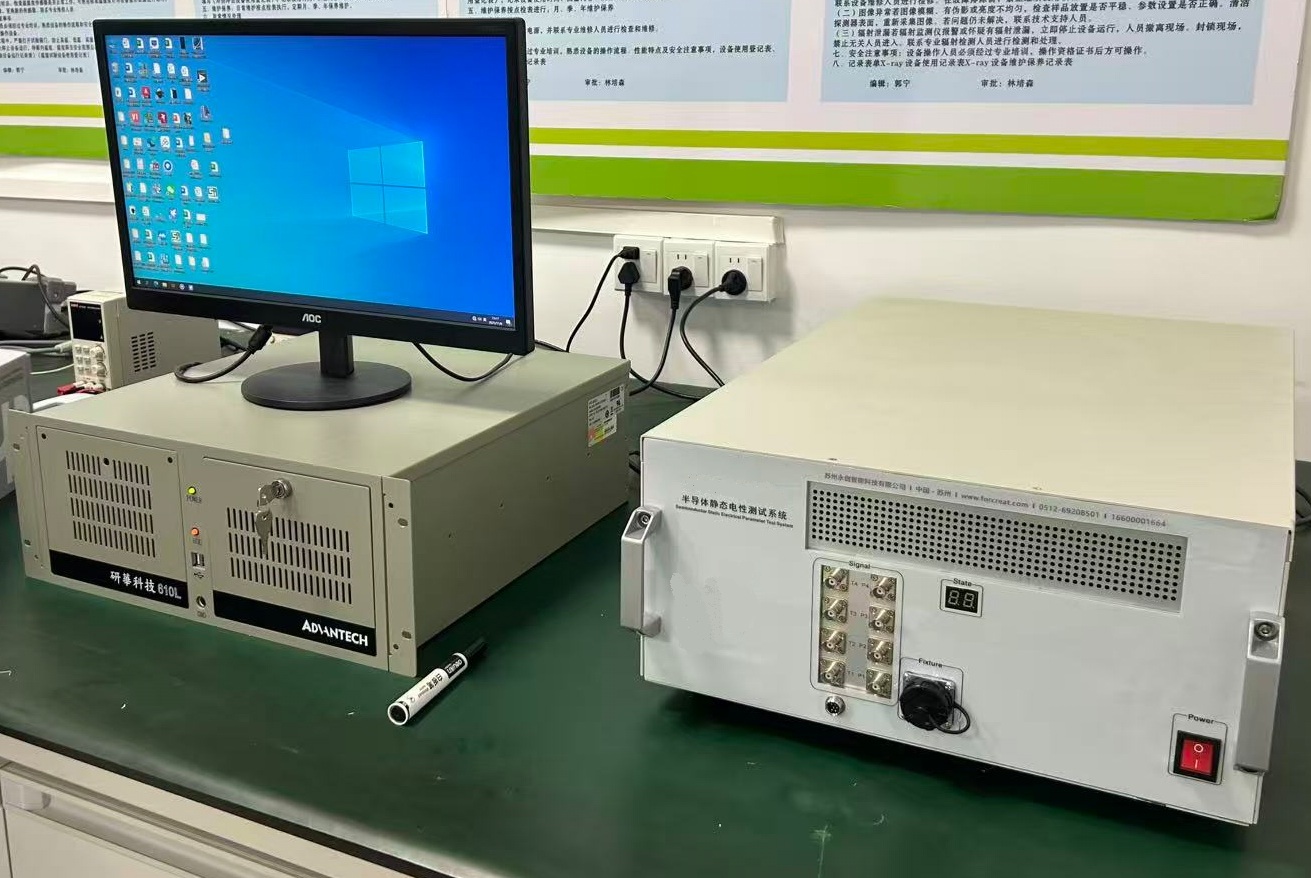

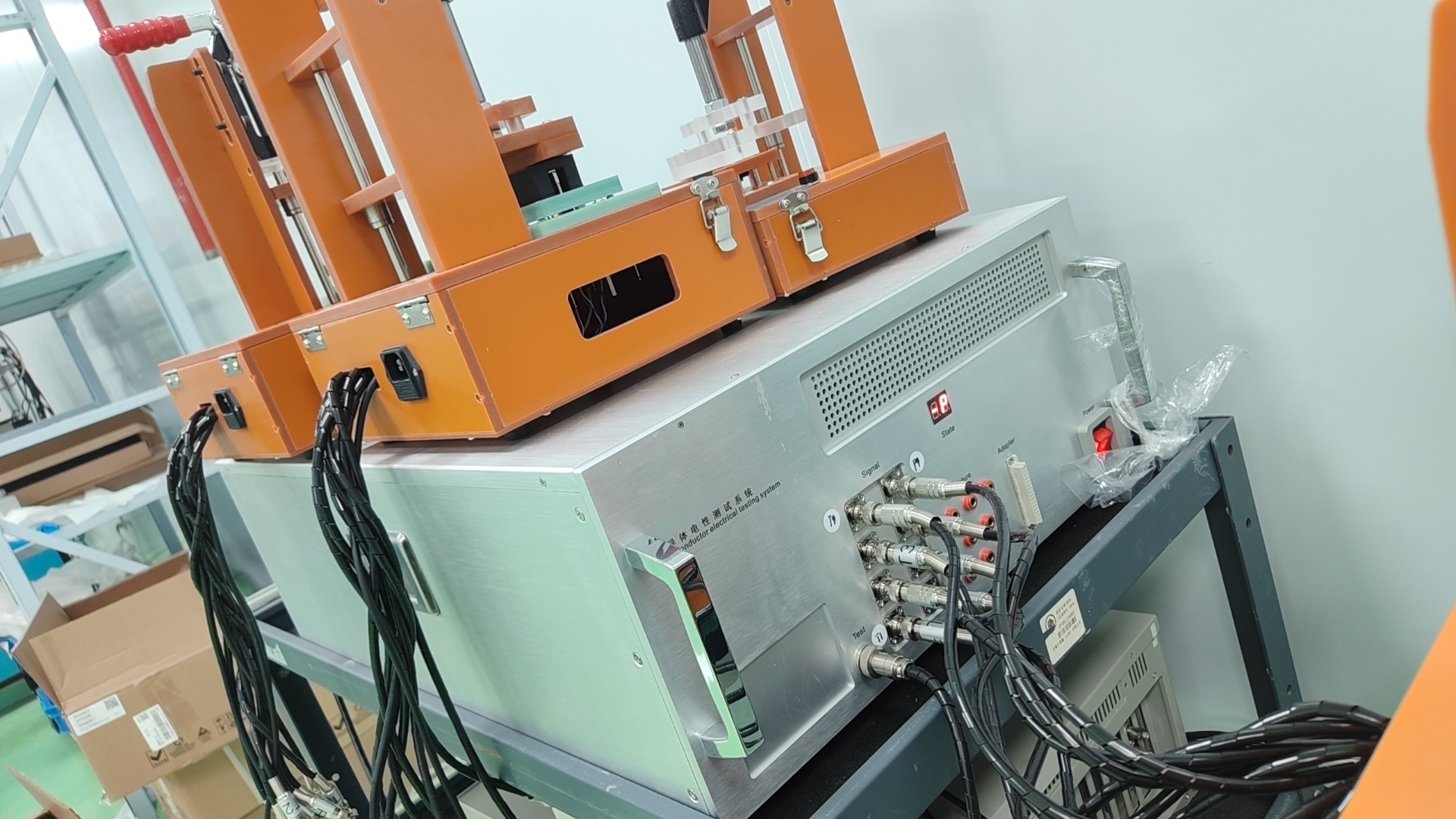

2. 该设备的组成：由测试主电路、控制单元、测试夹具、测试适配器、工控机(工控机配置：CPU：4核以上，主频：2.8GHz以上，固态盘：1TB，内存：16G；具备CAN通讯接口，可连接打印机、有内置光驱)、显示器（27寸）、电流传感器、电压传感器、保护系统、故障检测系统、安全电路等部分组成；
3. 该设备完全采用自动控制，测试可按测试员设定的程序进行自动测试；
4. 该设备采用计算机记录测试结果，并可将测试结果转化为 EXCEL、word 文件进行处理；
5. 可生成器件的I-V特性曲线，曲线上测试点数据可以导出到EXCEL表格，同一测试条件的器件的测试曲线可以在软件内进行对比，新测曲可以与原测曲线进行对比。
6. 该设备具有图形化操作界面，并包含操作系统、备份、保存、编辑等功能菜单；
7. 该设备能够进行方便直观的交互式输入测试条件，不同的器件可对应不同的测试
设置，并可保存为不同的名称；
8. 该设备能够进行不同厂家不同型号的IGBT的测试作业；
9. 该设备具备对不同器件适配器的检测功能，可以防止用错适配器，系统设置有适配器检测系统；
10. 该设备能对系统的状态进行检测，如系统有故障，能发出故障信号和对主要故障进行提示；
11. 该设备通过计算机实现对数据的采集和处理，显示不同参数的测试结果；
12. 该设备能够对其传输的测试数据进行实时计算处理及保存；
13. 该设备在对器件进行测试前，可检测被测器件栅极接触是否良好；
14．该设备可以通过测试界面对测试条件进行设定、保存、调用等操作；
15. 该设备按下测试按钮后系统可实现自动测试，在测试过程中，如有的测试单元有故障，可手动结束测试，自动记录测试结果，可设定参数范围，判断测试参数是否合格，可对测试结果进行保存、打印等操作；
16. 该设备当被测器件短路时，系统具有短路检测及提示功能，安全系统由测试电路及电源、各种保护、门安全系统等组成，在设备后门没有关闭的情况下，设备不带电，高压电容器均有放电设施和安全接地开关，在设备不工作的情况下，所有电容器都安全接地，操作夹具设有安全接地开关，设备不测试时被测输出端安全接地，操作窗口设有安全气动门和安全光栅设备，防止操作者的手被夹；
17. 该设备设置有紧急停止按钮。
